LAPORAN

MENGINSTAL W-LAN DI PC

Disusun oleh :

1. Pratikta Ardianata Nugraha (21)

Pembimbing :

Bu Karomah

PEMERINTAH KABUPATEN PASURUAN

DINAS PENDIDIKAN DAN KEBUDAYAAN

SEKOLAH MENENGAH KEJURUAN (SMK) NEGERI 1 PURWOSARI

Jl. Raya Purwosari-Purwosari-Pasuruan Telp.(0343) 613747 Fax.(0343)614367

E-mail : smkn1pasuruan@igi-alliance.com

2009

LANGKAH-LANGKAH MENGINSTAL W-LAN :

CARA PERTAMA MENGINSTAL DRIVER W-LAN

1. Matikan computer terlebih dahulu, kemudian pasang W-LAN cardnya pada slot PCI di motherboard anda.

2. Hidupkan computer anda, kemudian masukkan cd driver W-LANnya. jika sudah masuk pada tampilan desktop windows tunggu hingga muncul tampilan “ Welcome to the found new hardware wizard “ pilih “ install the software automatically ( Recommended ) “ kemudian klik next

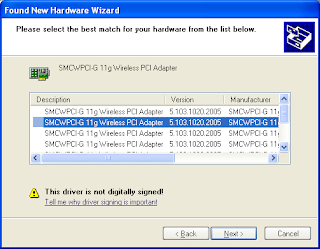

3. Masuk pada table type hardware W-LAN card, langsung klik next

4. masuk pada proses penginstalan driver ke computer

5. setelah selesai proses penginstalan maka akan masuk pada tampilan “completing the found new hardware wizard “ klik finish.

CARA KE 2 MENGINSTAL DRIVER W-LAN CARD

1. pastikan W-lan sudah terpasang pada komputer. kemudian komputer dihidupkan. Setelah computer dalam kondisi standby atau sudah keluar tampilan dekstopnya maka langkah-langkah yang perlu dilakukan adalah memasukkan cd driver W-LAN cardnya. Setelah itu tunggu hingga muncul jendela seperti di bawah ini :

Pilih “install / remove drivers & utility “

2. Setelah itu akan masuk jendela “ welcome to the installshield wizard “ anda klik next untuk melakukan penginstalan drivernya.

3. Jendela selanjutnya yaitu melakukan penginstalan driver ke computer, tunggu prosesnya hingga selesai.

4. Masuk jendela installshield wizard complete, klik finish.

MENGHUBUNGKAN KOMPUTER KE HOTSPOT

1. setelah selesai proses penginstalan drivernya, maka pada tampilan desktop akan muncul icon wireless conection pada bagian pojok kanan bawah. untuk mencari penyedia hotspot agar kita bisa terkoneksi dengan penyedia wireless yaitu klik kanan pada icon wireless yang ada pada pojok kanan bagian bawah pada layar desktop anda kemudian pilih open config utility.

2. masuk pada jendela main SMC network, pilih profile untuk mencari hotspot.

3. setelah masuk jendela profile, maka akan terlihat seperti dibawah ini. Pilih salah satu hotspot yang ingin anda konect kan dengan computer anda. Misalnya SMKNPUR-Hotspot3 kemudian klik connect.

4. maka akan muncul jendela seperti berikut :

Pilih ok untuk mengconeksikannya

5. mencoba melakukan browsing, yaitu klik start – internet explorer.

Kemudian masukkan urlnya misalnya ketik www.google.com. jika anda bisa browsing maka anda sudah berhasil terhubung dengan hotspot bisa dilihat seperti gambar di bawah ini.

MELAKUKAN PEER TO PEER MENGGUNAKAN WIRELESS ( SEBAGAI SERVER )

1. Pertama kita menyetting ip address pada TCP/IP langkah-langkahnya klik start – control panel – network and internet conection – network conection. klik kanan pada icon wireless network conection kemudian properties. Maka akan muncul gambar seperti berikut :

2. pilih internet protocol ( TCP/IP ) kemudian klik properties.

3. Pilih use the following IP address, kemudian isikan IP address yang akan digunakan pada jaringan local, subnet mask dan default gateway. Misalnya isikan ip address 192.168.5.12, kemudian subnet masknya 255.255.255.0, kemudian default gatewaynya 192.168.5.1. untuk DNSnya dikosongi saja. Kemudian klik OK.

4. Maka akan kembali lagi ke properties wireless network conection seperti gambar dibawah ini.

5. Selanjutnya pilih wireless networks, maka tampilannya akan seperti gambar di bawah ini.

6. Anda klik Add, maka anda akan masuk pada tampilan wireless network properties ( Association ) isi Network name ( SSID ) misalnya pratikta, kemudian Data encryptionnya pilih Disabled, dan kemudian beri tanda centang pada tulisan “ this is a computer to computer ( adhoc) network; wireless access points are not used “. Setelah itu klik OK

7. Maka anda akan kembali ke tampilan sebelumnya seperti gambar di bawah ini, kemudian pilih Advanced pada pojok kanan bawah.

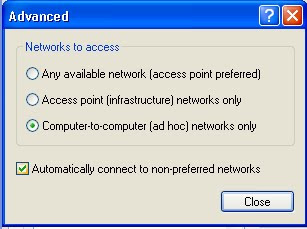

8. Maka anda akan masuk pada tampilan advanced, pilih computer to computer ( ad hoc ) networks only dan jangan lupa beri tanda centang pada automatically connect to non preferred networks, kemudian klik close.

9. Maka anda akan kembali ke tampilan sebelumnya seperti gambar dibawah ini. Pada tampilan ini yang terlihat networknya hanya network ( ad hoc / peer to peer ) saja. Anda klik OK. Maka anda sudah selesai melakukan configurations peer to peer ( sebagai server ) dan siap digunakan.

MELAKUKAN PEER TO PEER DENGAN WIRELESS ( sebagai client )

1. sebelum melakukan peer to peer terlebih dahulu kita menyetting ip address pada TCP/IP langkah-langkahnya klik start – control panel – network and internet conection – network conection. klik kanan pada icon wireless network conection kemudian properties. Maka akan muncul gambar seperti berikut :

2. pilih internet protocol ( TCP/IP ) kemudian klik properties.

3. Pilih use the following IP address, kemudian isikan IP address yang valid, subnet mask dan default gateway. Misalnya isikan ip address 192.168.5.12, kemudian subnet masknya 255.255.255.0, kemudian default gatewaynya 192.168.5.1. untuk DNSnya dikosongi saja. Kemudian klik OK.

4. Maka akan kembali lagi ke properties wireless network conection. Pada tampilan ini klik ok.

5. Setelah melakukan setting ip, klik kanan pada wireless conection di tampilan desktop kemudian klik view available wireless network.

6. Masuk pada tampilan nama-nama hotspot. Pilih icon yang bergambar NIC card untuk melakukan peer to peer.( Misalnya pratikta ) kemudian klik connect. Maka anda sudah bisa melakukan peer to peer.

MELAKUKAN SHARING FOLDER DARI WIRELESS CARD ( sebagai client )

1. Klik kanan pada start – pilih explorer.

2. Kemudian masuk my network places – entire network – Microsoft windows network – workgroup – ( nama computer yang melakukan sharing folder )

3. Akan muncul folder yang disharing, kemudian pilih folder yang ingin dilihat isinya dengan mengklik 2 kali setelah itu maka akan terlihat seperti gambar dibawah ini

MELAKUKAN SHARING FOLDER DARI WIRELESS CARD ( sebagai server / pengirim )

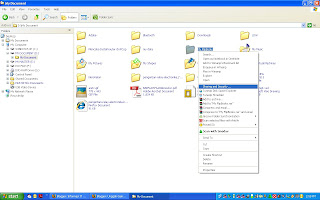

1. Masuk my computer – cari folder yang ingin disharing. Kemudian klik kanan pilih sharing and security.

2. Beri tanda pada “share this folder on the network”. Klik ok. ( jika client diizinkan untuk bisa merubah file yang anda sharing maka beri tanda pada “ allow network users to change my files “ )

3. Maka folder yang disharing akan ada gambar tangan seperti berikut.

Menginstal Netmeeting

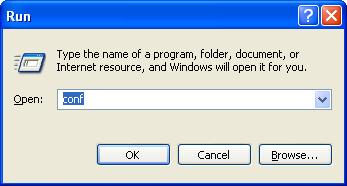

1. Klik start – run

2. Ketik conf kemudian klik ok

3. Masuk pada jendela penginstalan, klik next saja

4. Langkah selanjutnya mengisikan identitas diri, isikan sesuai dengan identitas diri anda. Kemudian klik next

5. Masuk menu directory netmeeting, anda bisa memberi tanda pada salah satu menu dari 2 menu tersebut. Kemudian klik next

6. Masuk pada jenis type jaringan, pilih yang local area network, kemudian klik next

7. Setelah itu masuk pada menu pembuatan shortcut, anda bisa memilih keduanya untuk membuat shortcut pada tampilan desktop anda. Kemudian klik next

8. Masuk jendela detection sound, jika tidak ada sound di computer anda, klik finish

9. Proses instalasi sudah selesai. Maka tampilan netmeeting bisa dilihat seperti di bawah ini :

Untuk mengconeksikan ke computer lain, masukkan ipaddress computer lain ( ipaddress harus sama misalnya 192.168.5.xxx ) kemudian klik icon telepon “ place a call “. maka akan ada tampilan seperti berikut : jika tampilan ini hilang maka anda sudah terhubung dengan komputer yang anda call.

10. Untuk melakukan chatting, pilih icon chat, untuk melakukan transfer file pilih icon transfer file, dst.

Menjalankan aplikasi Remote desktop

1. Klik start – remote dekstop conection, atau jika tidak ada pada menu start langkah-langkahnya yaitu klik start - klik start – all programs – accessories – communications – remote desktop conection .

atau

2. Maka akan muncul tampilan seperti dibawah ini, masukkan ipaddress computer yang ingin di remote. Misalnya 192.168.7.10 kemudian klik connect

3. Jika masih gagal pilih options kemudian masukkan username dan passwordnya ( username dan password komputer yang diremote ) kemudian klik connect. Jika berhasil maka tampilan desktop anda akan berubah ke tampilan desktop computer yang anda remote tersebut ( isikan username and password computer yang diremote ) klik ok
